Тепловоз ТУ10

Тепловоз ТУ10

В июне 2009 года по заказу департамента локомотивного хозяйства ОАО «РЖД» были начаты работы по проектированию нового специализированного тепловоза для детских железных дорог, получившего обозначение ТУ10. Работы велись конструкторским отделом Камбарского машиностроительного завода. В работе также принимал участие коллектив ОАО «Научно-исследовательский и конструкторско-технологический институт подвижного состава». За основу была взята конструкция тепловоза ТУ7А в модификации, ранее также разработанной заводом для ДЖД. В начале 2010 года проект был готов, и на КМЗ приступили к изготовлению опытного тепловоза ТУ10-001, который вышел из заводских ворот 10 августа 2010 года.

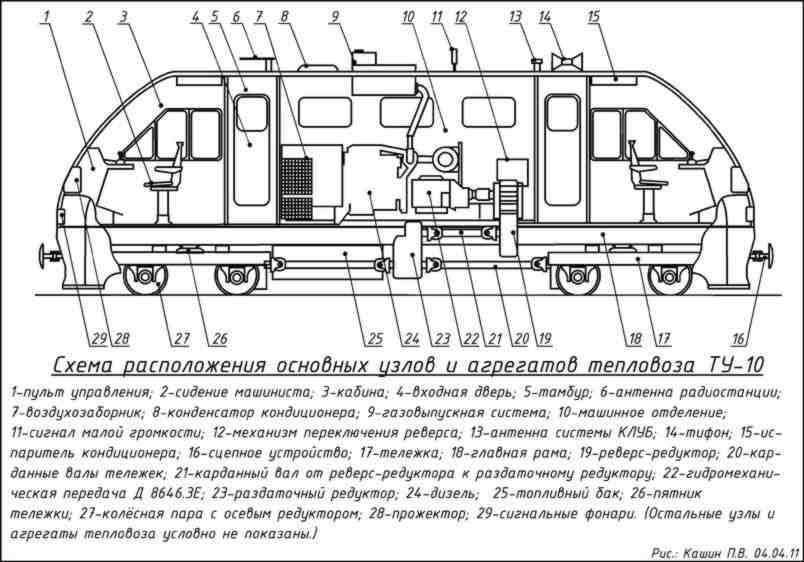

Схема тепловоз ТУ10

Технические характеристики

Осевая формула (UIC) B' B'
Колея 750 мм
Длина 10.20 м
Ширина 2.450 м
Высота 3.550 м
Масса полная 20 т
Двигатель ЯМЗ 6563.10
Экологический стандарт EURO-3
Тип передачи гидромеханическая, VOITH D864
гидромеханическая, DIWA 3E
Мощность 230 л.с.
Скорость максимальная 50 км/ч
Система безопасности КЛУБ-У

Галерея

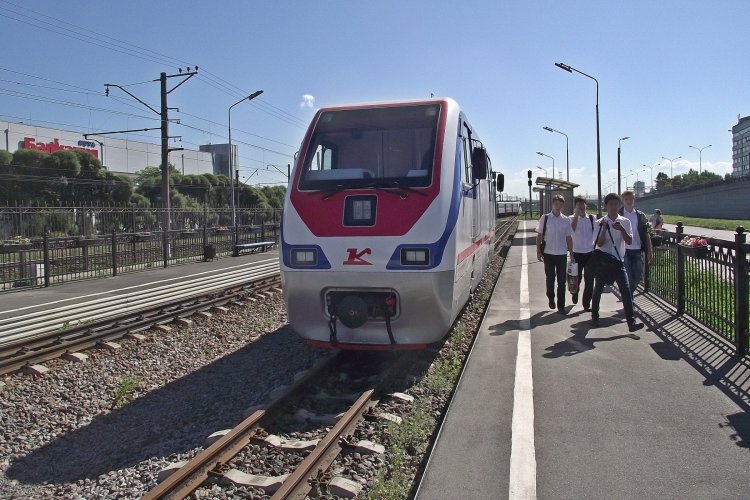

Тепловозы ТУ10 южного участка МОЖД, станция Молодежная, август 2015

Кабина тепловоза ТУ10, август 2015
